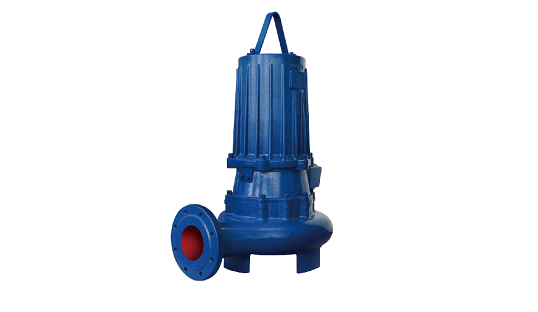

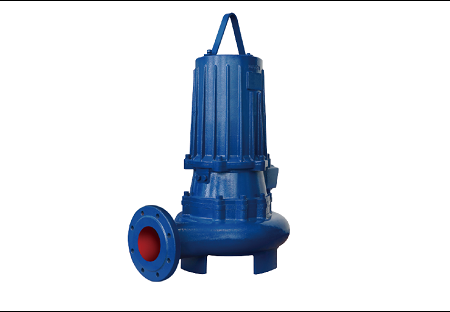

产品简介

　　QW系列无堵塞潜水排污泵是在消化、吸收国内外同类产品先进技术的基础上研制成功的新一代潜污泵产品，凭借公司的多年设计、制造、使用经验，经过多次技术创新，产品已更可靠、更成熟。该产品具有高效区宽、运行效率高、通过能力强、使用寿命长、安装方便、控制功能齐全等特点。该系列产品为国家级新产品、获科技进步二等奖。

　　为满足不同工况条件需求，成功开发设计了高温、耐磨或隔爆型潜水排污泵，供用户选择，详见附录一、二。

产品特点

1、过流部件设计独特，高效区宽，部分泵具有全扬程（无过载）特性，泵能在较大流量范围内高效、安全运行。
2、通过能力强，叶轮的大通道防堵塞设计使泵能有效地输送含有直径5-125mm的固体颗粒及各种长纤维流体。
3、电机采用隔套式外循环冷却系统，即使泵在露出液面或干式安装时也能安全可靠运行。
4、自动耦合安装系统设计合理，强度好，安装灵活简便，无需建造泵房以减少工程造价。
5、配有过载、泄漏、超温、湿度、浸水等多项报警；は低澈鸵何豢刂葡低，并对各种运行状态进行集中控制和有效；。

产品适用范围
　　主要用于市政工程、工农业、医院、建筑、宾馆、饭店等行业，用于输送带固体颗粒及各种长纤维的废水、城市生活污水和雨水，还包括原水的输送、水产养殖、灌溉。（配以特种材质，可用于有一定腐蚀性的介质场合。）

使用条件
　　1、输送介质温度不超过+40℃；
　　2、输送介质PH值为4-10；
　　3、输送介质中的固相物的容积比在2%以下。

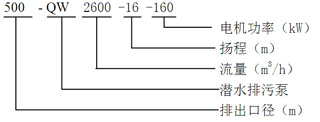

型号说明

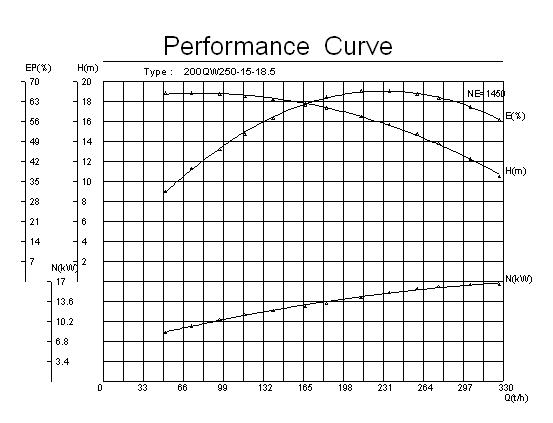

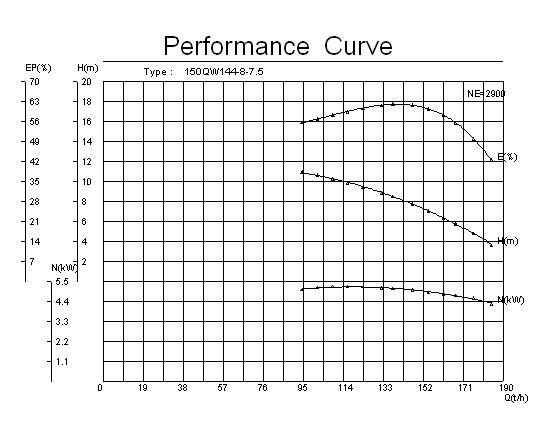

性能曲线

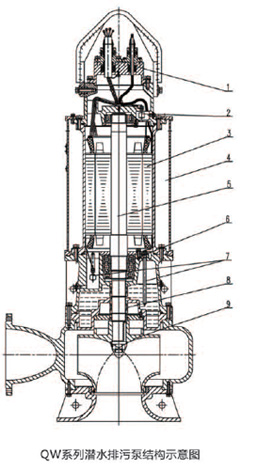

结构说明

　　QW系列潜水排污泵结构紧凑，并设置了各种状态显示及；ぷ爸，使得泵运行安全、可靠。

1、独特的水密电缆设计，有效地防止由于电缆破裂而造成的泄漏。
2、接线腔内的浸水监测装置可以对接线腔内的泄漏发出报警信号，控制系统对泵实施；。
3、高性能鼠笼式感应电机，特别为潜水泵设计制造，采用F级绝缘等级，每相绕组均装有过热过载；ぴ。
4、隔套式自循环冷却系统对电机进行冷却，改善了电机的工作环境，使泵在露出液面或干式安装时也能安全可靠运行（15kW以下的泵无此冷却系统。）
5、与电机转子一起进行平衡监测的不锈钢转轴，其结构紧凑，轴伸设计的短，减少运行时的振动，延长机械密封和轴承的使用寿命，运行噪音降低，电机每小时启动≥ 15次。
6、终身润滑免维护的滚动轴承，能承受所有的轴向和径向负荷，并完全与泵输送的介质分开。
7、设置两道密封监视系统，任一密封泄漏便可报警。
8、电机和水力部件之间设有机械密封系统，介质端为碳化钨环，耐温、耐冲击、耐磨损能力出色，使用寿命长。这种密封结构已在YYVIP易游官方网站使用了多年，已被证实比其他材料的结构更优越。
9、叶片式或流道式大通道叶轮，具有较强的抗缠绕和无堵塞性能，经过精心平衡试验，运行平稳。

安装方式
1、固定湿式安装
泵与耦合装置相连，耦合底座固定于泵坑底部，泵可以在集水坑中沿导杆上下自动滑动，当泵放下时，耦合装置自动地与耦合底座耦合，而提升时泵与耦合底座自动脱落。检修时无需人员进出污水坑。

2、固定干式安装
泵安装在集水池外侧，与进水管一起固定在底座上，由于采用隔套式自循环冷却系统，可确保水泵安全运行。

3、移动式安装
将泵放到有需要的工作场所，接上出水管即可。

选型须知
　　1、在选型时，应注明泵的型号、安装方式、池深、使用电压及泵控制；し绞，以便提供最优秀的系统。
　　2、控制柜应注明其起动方式、液位控制方式、安装形式。
　　3、如需配端子箱，应注明是控制型，还是接线型。
　　4、本公司7.5kW以下潜水排污泵潜水电缆正常供货长度为6m，其余潜水排污泵潜水电缆正常供货长度为10m，导杆长度为3m，若有特殊要求，请予注明。

附录一：
潜水型高温耐磨泵

产品简介：
　　潜水高温耐磨泵适用于发电厂、钢铁厂、采矿厂、建筑等行业，用于输送含微小颗；蚋呶碌慕橹。本产品已获得国家授权，可替代进口。
　　过流部件采用高抗磨材料铸造，提高了产品的抗磨性能。静密封材料由氟橡胶制成，动密封采用两道完全相对独立的机械密封串联组成，借助于防砂装置，有效减少了机械密封直接接触固体颗粒介质，延长了使用寿命。通过改变电机的制作工艺、提高电机的绝缘材料等级、在电机内部增加特殊的散热装置等措施，使电机能潜入80摄氏度的介质中连续正常运行。

适用场所：
　　介质中含有氧化铁皮等固体颗粒
　　介质中含有较多工业用油
　　介质温度较高，通常≤80℃
　　冶金行业用泵，比如各钢铁厂的热轧旋流池污水提升泵

结构特点：
　　1、电机为重载潜水电机，适应介质温度≤80℃；
　　2、采用大尺寸重载高温轴承，性能可靠，寿命长；
　　3、后拉式结构使水泵的电机部分与过流部件很容易拆分，更换快捷；
　　4、专为耐磨性场所设计的叶轮，可使磨损程度降到最低，提高使用寿命；
　　5、采用本公司防砂密封技术，叶轮轮毂上安装有驱逐盘，可将固体颗粒逐出隔离区；
　　6、当泵送介质粘度大并含有大量的固体颗粒时，可加上外冲洗装置；
　　7、可选用搅拌装置，使沉淀物最大程度地悬浮起来使泵送更加容易，并保持泵池底部的清洁。

附录二

隔爆型潜水排污泵

产品简介：
　　隔爆型潜水泵是我公司在潜水泵的基础上，结合隔爆技术，研发出的一种新型产品。
　　该产品可广泛应用于石油、化工、煤炭等有隔爆要求的区域。

使用条件：
　　1、介质温度≤40℃；
　　2、介质的PH=5～9；
　　3、海拔高度不超过2000m；
　　4、含有爆炸性气体的场合。

结构特点：
　　1、隔爆型潜水泵采用独特的叶轮结构，大大提高了污物通过能力。
　　2、隔爆型潜水泵机械密封采用新型硬质耐腐的碳化钨/碳化硅材料，确保了水泵的密封性能，延长了水泵的使用寿命。
　　3、水泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少了工程造价。
　　4、水泵内设置有高精度抗干扰漏水检测传感器及热敏元器件，对水泵及电机加强了；ぷ饔。
　　5、与普通水泵一样，隔爆型潜水泵可根据用户需要配备控制柜，对泵的漏水、漏电、过载及超温等进行；，并可进行远程监控，提高了产品的安全性和可靠性。
6、水泵液位开关可根据所需液位变化，自动控制泵的启动与停止，起到无人值守的功能。
