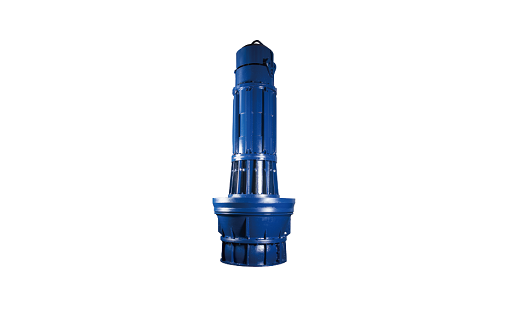

产品简介

　　QZ系列潜水轴流泵、QH系列潜水混流泵是为大流量、较低扬程场合设计的，潜水轴流泵使用扬程一般在10米以下，潜水混流泵使用扬程在20米以内。本产品是传统轴流泵、混流泵的较佳换代产品，电机与水泵构成一体，潜入水中运行，具有传统机组无法比拟的一系列优点。

主要用途及特点

　　在农业中，用于灌溉与排水；在市政中用于排雨水、轻度污水；在工业中用于工艺用水、冷却水及原水供应；在水利中用于调水工程，适宜用于输送清水或者轻度污水。

　　特点：
　　1、 由于电机与水泵构成一体，现场无需进行耗工、耗时、复杂的轴线对中装配程序，安装十分方便、快捷、因此可不预留备用泵的机位，将备用泵存于库房，节省泵站进水池的投资。由于潜入水中运行，可大大简化泵站的土建及建筑结构工程，减少安装面积，节约泵站总造价的30-40%。
　　2、 泵在水中运行，水流从电机周围流过，噪声低，电机冷却条件好？梢越ㄎ叵卤谜，保持地面的环境风貌。
　　3、 采用潜水电泵，是解决在水位涨落大的沿江、湖泊地区建泵站和防洪问题较彻底的方法，省去了机泵间的长轴，提高了运行安全可靠性。

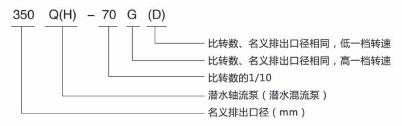

型号说明

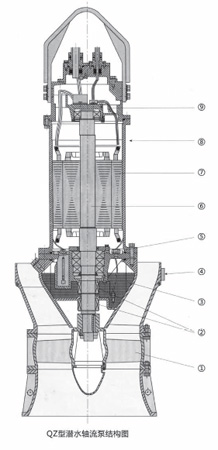

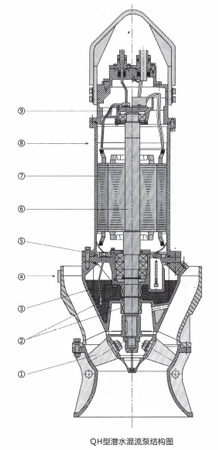

结构说明

　　1、叶轮
　　叶轮采用目前较先进的水力模型换算所得，性能优良、稳定、成熟。选择较小的nD值，抗汽蚀性能好，确保运行平稳。

　　2、轴密封
　　两套独立的机械密封，使电机与泵密封隔离；上下串联安装，提供多重保险，提高了可靠性。

　　3、油室
　　油润滑并冷却密封，在电机与所输送的介质之间起到隔离作用。内留的体积可减缓油室内压力的升高。

　　4、防转装置
　　机组启动瞬间，电机启动力矩的反作用力矩，常；崾够檎逑蛳喾捶较蛐，防转装置能解决这个问题。

　　5、轴承
　　轴承采用滚动轴承，能够承受所有的轴向和径向负荷，并完全与泵输送的介质分开。

　　6、泵/电机轴
　　泵与电机同轴，结构紧凑，轴伸尽量缩短，从设计上减小挠度，运行时振动小，密封和轴承寿命更长。

　　7、电机
　　高性能鼠笼式感应电机，特别为潜水泵设计制造，符合GB755标准。绝缘等级F级，工作温度可达135℃。随功率不同：可采用380V、660V、3kV、6kV、10kV等电压等级，对高电压电机采用两次VPI绝缘工艺，确保绝缘可靠。

　　8、冷却
　　电机外壳直接将热量传到周围介质中，热量被周围的水流带走。大功率高中压电机，采用内风道散热技术，使得三相绕组温升低、温度场分布均匀。

　　9、监测装置
　　潜水泵装有多道；ぷ爸，可把引线引至电控箱。；ぷ爸糜校汗亍⑷毕唷⑿孤⒊隆⑽露取⒔水；さ龋ㄊ颖玫慕峁共煌胁畋穑。

选型须知

　　1、 在选型时，应注明泵的型号、安装方式、池深、使用电压及泵控制；し绞，以便提供较优秀的系统。
　　2、 控制柜应注明其起动方式、液压控制方式、安装形式。
　　3、 如需配端子箱，应注明是控制型，还是接线型。
　　4、 本公司潜水泵潜水电缆正常供货长度为10m，若有特殊要求，请予注明。
