一、概述
　　随着经济和人口的增长，大自然的污染愈来愈受到人类的重视，在总结国内外生活污水处理设备的运行经验的基础上，结合我公司自己的科研成果和工程实践，设计出一种可地埋设置的成套污水处理设备，其设备采用二十一世纪国内外先进工艺和生产制造技术，生产出以玻璃钢、不锈钢、碳钢为主要材质的污水处理设备。其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。
　　该设备主要用于居住小区(含别墅小区)、宾馆、医院、综合办公楼和各类公共建筑的生活污水处理，经该设备处理的出水水质，达到国家相应的排放标准。全套设备均可埋设于地下，故亦称“地埋式污水处理设备”。
　　本公司地埋式污水处理设备采用国际先进的生物处理工艺，集去除BOD、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，占地少，维护方便等优点。我公司也可根据客户要求同时配套中水回用设备、一体化污水提升设备等。

二、产品特点
　　1、地埋式生活污水处理设备，埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。
　　2、主要采用接触氧化处理工艺，而填料可选用多种填料，其处理效果优于活性污泥法；且比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。
　　3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，污泥定期排至污泥池，污泥池污泥1-2年清理一次。
　　4、该地埋式污水处理设备的除臭方式除采用常规高空排气，也可配备离子除臭设备或生物除臭设备。
　　5、该地埋式污水处理设备配套的鼓风机除采用了常规的消音措施外，还在鼓风机房内壁设置了新型吸音材料，使设备运行时的噪音低于50分贝，减轻了对周边环境的影响。
　　6、整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。

三、地埋式污水处理设备的使用方法
　　1、能够处理生活系统综合性废水及其相类似的有机污水；
　　2、全套装置施工简单、操作容易，所有机械设备均为自动化控制，全部装置可设置于地表以下；
　　3、管理维护方便，设备配有全自动控制系统。使用寿命30年以上。

四、地埋式污水处理设备的适用范围
　　1、宾馆、饭店、疗养院、医院；
　　2、住宅小区、村庄、集镇；
　　3、车站、飞机场、海港码头、船舶；
　　4、工厂、矿山、部队、旅游点、风景区；
　　5、与生活污水类似的各种工业有机废水。

五、工艺说明
　　设计主要是对生活污水和与之类似的工业有机污水处理，其主要处理手段是采用目前较为成熟的生化处理技术——生物接触氧化法，水质参数按一般生活污水水质设计。共有六部分组成：(1)水解池(2)接触氧化池(3)二沉池(4)消毒池、消毒装置(5)污泥池(6)风机房、风机。现分别论述如下：
　　(1)水解池：池内采用特殊的布水方式，以保证污水均匀分配。并将污水反应控制在水解阶段，能将污水中有毒有害物质转化成可降解的物质，并提高后续接触氧化池的处理效果。
　　(2)接触氧化池：水解后的水自流至接触池进行生化处理，接触池分为多级，总停留时间根据进出水水质情况确定，填料可选用弹性立体填料、生物组合填料、悬浮填料等，易结膜，不堵塞，填料比表面积大，接触池气水比在12:1左右。
　　(3)二沉池：接触氧化后的污水自流到二沉池，二沉池为竖流式沉淀池，上升流速低，根据处理规？啥喑夭⒘，也可增加斜管填料，提高二沉池的表面负荷，排泥采用空气气提或污泥泵排至污泥池。
　　(4)消毒池与消毒装置：消毒池按处理的污水种类，选用不同的停留时间。而小规模的设备采用固体氯片接触溶解的消毒方式，消毒池与消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的，需要其它装置可另行配制。也可采用次氯酸钠或二氧化氯消毒，本消毒方式消毒效果好，采用计量泵自动控制方式投加，适应各种处理规模。
　　(5)污泥池：二沉池的所有污泥均排至污泥池内进行好氧消化，污泥池的上清液回流至调节池后进行再处理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运即可。
　　(6)风机房、风机：风机房设在地埋式污水处理设备的附件，可地上设置，也可埋地式设置，风机房进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时噪声小。小规模的设备风机采用回转式鼓风机，大规模的选用罗茨鼓风机，能自动交替运行。

六、设备的安装、调试、维护
　　1、 安装：地埋式污水处理设备需根据安装图就位。就位前首先必须检查基础是否平整，同时清扫基础上的颗粒石块，基础不得有明显的凹凸状。
　　箱体的位置：方向不能放错，相互间距必须准确，并连接好管道。设备就位后，应用绑带（玻璃钢材质）把设备和基础上的抗浮环联接或焊接方式（不锈钢或碳钢材质）把设备和基础上预埋件焊接，以防设备上浮。
　　在设备中注入污水，覆土至箱体中部，连接各管道，并检查各管道渗漏。若无则继续覆土到设备检查孔，在覆土的同时注入适量的清水，使覆土密实，并平整地面。把电控柜控制线与水泵接通，电控柜与电源接通，接线时注意风机、电机的转向。
　　注意事项：设备安装之后，必须保证下雨不积水；设备的排出水管道必须在相对地坪以下；设备上方不得压有重物，不得有大型车辆通过；设备一般不得抽空内部污水，以防地下水报设备浮起。
　　2、 调试：污水泵额定的流量把污水抽入设备内，启动风机进行曝气。观察各池曝气情况，调整各曝气管阀门，使各池曝气均匀。待7-15天后，取出少量的颗粒填料，观察有无生物膜，若有生物膜，则系统渐趋正常，如是工业有机废水，最好先用生活污水培养好生物膜后，在逐渐引入工业污水进行生物膜驯化。
　　3、设备维护保养：地埋式污水处理须建立一套定期保养制度。主要易损部件是风机与水泵，风机转向不能反，一旦污水进入风机，必须清理，更换机油后方能使用，风机每运行10000小时必须保养一次，水泵每运行5000-8000小时必须保养一次。

七、配套设备
　　1、潜水泵
　　配套的潜水泵是用于把污水从调节池内提升至地埋式污水处理设备内，水泵采用我公司生产的QW系列无堵塞潜水排污泵。
　　该泵站是在消化、吸收国内外同类产品先进技术的基础上研制成功的新一代潜水泵产品，凭借公司的多年设计、制造、使用经验，经过多次技术创新，产品已更可靠、更成熟。我公司的企业标准在1995年被国家建设部认定为国家潜水泵行业标准CJ/T3038-1995，在全国范围内实施，并参与机械部行业标准的编制，标准号为JB/T8857-2000。同时通过江苏省机械工业厅专家新产品鉴定，一致认定YYVIP易游官方网站水泵具有抗堵塞、防缠绕、过流特性好等优点。
　　2、鼓风机
　　根据处理规？裳』刈焦姆缁腿堵薮姆缁。
　　风机置于特制风机房内，由于该风机装备有消声器及减震装置，其噪声低于国家相关标准。
　　回转式鼓风机结构精巧，主要由下列六部分组成：电机、空气过渡器、鼓风机本体、空气室、底座（兼油箱）、滴油嘴。鼓风机靠汽缸内偏置的转子偏心运转，并使转子槽中的叶片之间的容积变化将空气吸入、压缩、吐出。在运转中利用鼓风机的压力差自动将润滑送到滴油嘴，滴入汽缸内以减少摩擦及噪声，同时可保持汽缸内气体不回流。
　　三叶罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由 2 个叶轮进行 3 次吸、排气。与二叶型相比，气体脉动性小，振动也小，噪声低。风机 2 根轴上的叶轮与椭圆形壳体内孔面，叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙，在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。风机内腔不需要润滑油，结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
　　3、填料
　　3.1、弹性立体填料
　　弹性立体填料筛选了聚烯烃类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种，混合以亲水、吸附、抗热氧等助剂，采用特殊的拉丝，丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上，由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式立体弹性填料的单体，填料在有效区域内能立体全方位均匀舒展满布，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀的着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，这一特征与现象是国内目前其他填料不可比拟的。
　　立体弹性填料与硬性类蜂窝填料相比，孔隙可变性大，不堵塞；与软性类填料相比，材质寿命长，不粘连结团；与半软性填料相比，比表面积大、挂膜迅速、造价低廉。
　　3.2、组合填料
　　组合填料是在软性填料和半软性填料的基础上发展而成的，它兼有两者的优点。
　　其结构是将塑料圆片压扣改成双圈大塑料环，将醛化纤维或涤纶丝压在环的环圈上，使纤维束均匀分布；
　　内圈是雪花状塑料枝条，既能挂膜，又能有效切割气泡，提高氧的转移速率和利用率。使水气生物膜得到充分交换，使水中的有机物得到高效处理。
　　4、曝气器
　　4.1、膜片式微孔曝气器
　　膜片式微孔曝气器是80年代研制的新型曝气装置，该装置曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强，经清水和污水充氧测试，并经50多家用户多年使用效果良好（比常规产品固定螺旋曝气器，散流曝气器和穿孔管曝气器能耗降低40%，或增加污水处理量40%）。特别适用于城市污水和大型工厂新建扩建和老曝气池改造，且曝气池可间歇运行。
　　4.2、管式曝气器
　　管式橡胶曝气器产品是新型管式橡胶曝气器。它采用供气主管与先导气槽同橡胶膜可张孔进行微孔曝气。其结构简单、氧利用率高、性能可靠、气孔不堵塞、污水不倒灌、环向受力均匀、寿命长、安装维修方便、系统价格低廉等特点。该产品是目前曝气器中较经济合理的曝气器。
　　5、消毒设备
　　配套的消毒设备主要有二氧化氯发生器、次氯酸钠发生器。
　　5.1、二氧化氯发生器
　　主要为化学法高纯二氧化氯发生器，以亚氯酸钠和盐酸为原材料，现场制备高纯度二氧化氯消毒液。该工艺反应发生二氧化氯速度快，反应转化率高，二氧化氯含量大于95%。
　　5.2、次氯酸钠发生器
　　次氯酸钠是强氧化剂和消毒剂，它是通过取源于广泛价廉的工业盐或海水稀溶液，经无隔膜电解而发生的。为确保次氯酸钠质地新鲜和有较高的活性。保证消毒效果，本装置一边发生，一边将发生的次氯酸钠投加使用。它与氯和氯的化合物相比，具有相同的氧化性和消毒作用。

八、相关工艺

　　水解池与接触氧化池工艺是地埋式污水处理设备的主导工艺之一。针对不同的水质及处理要求，可选用其它一些相关工艺，主要应用工艺有A2O工艺和曝气生物流化床工艺。
　　1、A2O工艺
　　A2O工艺主要包括厌氧池、缺氧池和好氧池。
　　在厌氧池里，积磷菌在厌氧的不利环境下将于好氧池中吸收的聚磷分解，在此过程中释放出的能量可供积磷菌在厌氧压抑的环境下存活之用，另一部分能量可供积磷菌主动吸收乙酸、H+和e-，使之以PHB形式贮藏在菌体内，并使发酵产酸过程得以继续进行。聚磷分解后的无机磷盐释放出积磷菌体外，此即积磷菌厌氧放磷现象。
　　缺氧池池底设中孔曝气，使厌氧池出水和好氧池回流的混合液在此得到充分混合，并提供少量的氧分，由于混合液呈缺氧状态，污水中的硝态氮在反硝化细菌作用下转化成气态氮，从而达到脱氮的目的。
　　好氧池内装有微孔曝气头，由鼓风机输送过来的空气通过微孔曝气头释放到污水中，以供好氧微生物生命活动之用。通过好氧微生物的作用，污水中的绝大部分有机物、氨氮在此得到去除。同时积磷菌在好氧环境下将积贮在体内的PHB分解，释放出来的能量一部分可供积磷菌生长、繁殖，另一部分能量用于主动过量吸收溶磷，并以聚磷的形式贮积在体内。通过在一体化净水器中将富磷的剩余污泥排走，可达到从污水中除磷目的。
2、曝气生物流化床工艺
　　采用曝气生物流化床作为主处理工艺，内置立体柱状空心填料，比表面积大，单位体积内保持较高的微生物量，且微生物活性好，能快速去除有机污染物。
　　立体柱状空心填料保持了独立的兼氧菌与好氧菌共存的微生物环境，具有“同步硝化与反硝化”脱氮功能，出水氨氮低于普通接触氧化工艺。
　　采用低密度材料作为过滤介质，污物截留量大。
　　流化床填料是一种新型生物活性载体，它采用科学配方，根据不同水质需求，在高分子材料中融合不同种类有利于微生物快速成附着生长的微量元素，经过特殊工艺改性、构造而成，具有比表面积大、亲水性好、流动性好、生物活性高、易挂膜、处理效果好、使用寿命长等优点。

九、深度处理设备

　　1、机械过滤器和活性碳过滤器
　　机械过滤器主要用于去除处理水中的悬浮性颗粒物质；滤料为石英砂，粒径视水质要求而定；钚蕴脊似髦饕糜谌コ硭胁杏嗟挠谢铩⑸群陀嗦；装填不同性能的活性碳，可达到不同的处理目的。设计滤速一般为8-12m/h，运行一定时间后需进行反冲洗，可用水反冲洗或水气混合反冲洗。
　　2、曝气生物滤池
　　曝气生物滤池技术（简称BAF）是在生物接触氧与生物活性炭的技术基础上开发出一种高效、低耗的生物反应器。该技术首先应用于污水深度（三级）处理并回用的场合，后发展成即可应用于微污染水源水的预处理（如去除有机污染），又能直接用于城市污水二级处理领域的新技术。
　　曝气生物滤池亦称生物滤料曝气滤池。
　　3、纤维滤布滤池
　　主要由纤维滤片、集水干管、移动吸泥系统、排泥槽等组成。其中滤片包括专用纤维滤布和滤布支架。冲洗采用移动式线状吸洗，洗过的断面可立即进入过滤状态，无需存储冲洗用水。
过滤：待滤水进入滤布滤池，水流在压力作用下从滤片两侧由外向内通过滤布进行过滤，滤后水由滤框中的小孔及底部的出水管收集，最后通过出水堰溢入出水管。
　　反冲洗：随着过滤的进行，悬浮物在滤布表面逐渐累积，过滤速度逐渐下降，池内水位渐渐上升。当水位上升至预定水位时，开始进行负压抽吸反冲洗。滤片固定不动，随着移动冲洗行车的移动和吸泥泵的启动，开始对滤片上的污泥进行扫吸，吸出的泥水由水泵排出池外，行车移动一个行程后，滤布被清洗干净。
4、超滤
　　超滤是中水回用、污水深度处理的工艺之一。
　　超滤又称超过滤，用于截留水中胶体大小的颗粒，而水和低分子量溶质则允许透过膜。超滤的机理是指由膜表面机械筛分、膜孔阻滞和膜表面及膜孔吸附的综合效应，以筛滤为主。超滤是以压力为推动力的膜分离技术之一。以大分子与小分子分离为目的，膜孔径在20-1000A°之间。中空纤维超滤器（膜）具有单位容器内充填密度高，占地面积小等优点。

十、辅助设备
　　1、一体化污水提升泵站
　　用于收集并提升污水至地埋式污水处理设备中，是组合式设备的重要组成部分。
　　我公司生产的一体化预制泵站获得江苏省高新技术产品认定证书，水利部及江苏省机械行业协会新产品鉴定证书，江苏省装备制造业新产品金奖，并被列入江苏省重点推广应用的新技术新产品目录，江苏机械工业科技进步奖二等奖。
　　其主要特点如下：
　　a、高集成度
　　作为一体化单元，其成套提供：预制筒体、潜水排污泵、管道系统、粉碎型格栅、控制系统、提升装置、排气装置等部件，自带大容量安全的固定防护，保证各部件的完美匹配，能充分满足用户的质量要求。
　　b、坚固、美观
　　设备主体结构由纤维缠绕玻璃钢制成，其强度相当于传统层压式玻璃钢的双倍，可完全抵抗撕裂、腐蚀及其它破坏力，故其坚固、持久、耐用。地埋式构造使其与周边环境融为一体，美观大方。地面仅能看到检修孔，其余均可埋于地面之下。
　　c、工程周期短
　　该系列产品为成品供货，厂内完成各部件的安装调试，货到现场后所需安装调试时间比传统泵站大大缩短？稍谏璞钢谱鞴讨薪型两ɑ〉氖┕，总的工期约一个半月，大大缩短了整个工程周期。
　　d、高效环保、节约成本
　　自配控制运行系统确保水泵根据来水量大小自动高效运行，内部流态好，系统可自清洁无沉淀，密闭无臭味，符合环保要求，且占地面积小。
　　e、全自动控制
　　配套的潜水泵采用压力传感器自动控制开；，故整个泵站自控运行，无需专人值守。
　　f、安装维修方便
　　不必进入筒体内，水泵和粉碎型格栅都能从顶部吊入或吊出。我公司在设计过程中结合泵站的有效高度，在中段设计了检修平台，整个平台除了扶梯外，其余均可用于平时日常维修和巡视，同时可以放置检修工具。如水泵需大修，则可吊出筒体外。
　　g、使用寿命长
　　自净化的薄壳形井筒底座和光滑内壁保证长期使用且无需保养；井盖为铝纹板；泵和格栅的轨道、内部管道及支撑架等均采用不锈钢304材料，而安全格栅、服务平台均采用玻璃钢制成，整体使用寿命长。
　　2、离子除臭设备
　　设备运行过程中会产生恶臭污染物，主要包括H2S、NH3、硫醇类、胺类和有机酸类化合物等。对恶臭气体进行有效治理，有助于减小其对污水处理厂周边区域的空气质量影响，也有益于美化城市市容、提高城市公共卫生水平和；ぞ用裆硖褰】。
　　高能离子除臭技术是运用离子净化空气的多种技术中最成熟高效的一种技术，它具有占地面积小、能耗低、无人维护、运行成本低廉、受环境影响小的优点，具有其他技术无可比拟的优越性。结合各种除臭场合的实际，对该系统进行了优化设计，从而在保证除臭效果的同时，系统结构更加优化，成本大大下降。
　　采用先进的高能离子技术，模拟自然界空气自净过程的氧离子发生器产生高能粒子，不添加任何化学物质就能彻底、全面消除空气中的各种异味，杀灭空气中的细菌，去除可吸入颗粒物等有害物质，且安全、可靠，无二次污染。

近期同类工程业绩表

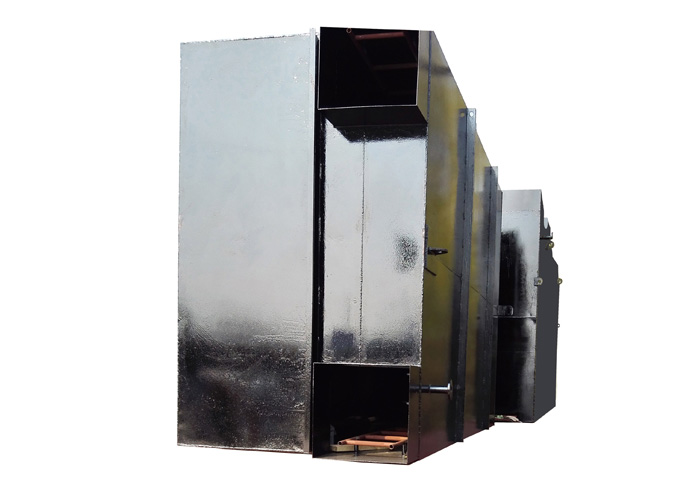

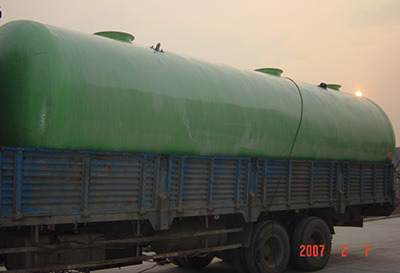

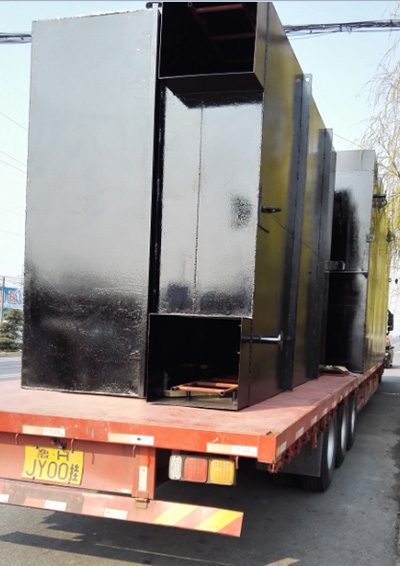

A3钢防腐材质	玻璃钢材质
